Strome skarpy i nasypy stanowią wyzwanie dla inżynierów, zarządców infrastruktury i właścicieli działek. Nieodpowiednia ochrona przed erozją może prowadzić do osuwisk, utraty gruntów i zagrożeń dla dróg, linii kolejowych czy zabudowy. W artykule przedstawiam praktyczne podejście do wzmacniania stromych skarp z wykorzystaniem nowoczesnych rozwiązań, ze szczególnym uwzględnieniem geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More komórkowej oraz zintegrowanych technik ochrony przed erozją.

Dlaczego stabilizacja skarp jest kluczowa?

Stabilizacja skarp i nasypów to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i trwałości infrastruktury. Erozja powierzchniowa, ruchy masowe gleby oraz nadmierne przesiąkanie wody mogą prowadzić do nagłych uszkodzeń obiektów liniowych i punktowych. Przy projektowaniu ochrony skarp należy uwzględnić właściwości gruntu, geomorfologię terenu, natężenie opadów oraz działalność antropogeniczną.

Ocena stanu skarpy: analiza przedprojektowa

Przed wyborem metody wzmocnienia warto przeprowadzić kompleksową ocenę. Badania geotechniczne obejmują sondowania, analizę składu frakcyjnego gruntu, określenie poziomu wód gruntowych oraz identyfikację istniejących pęknięć i miejsc spływu wód powierzchniowych. Dzięki temu można dobrać odpowiednią głębokość kotwienia, rodzaj wypełnienia geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More oraz systemy drenażowe.

Zastosowanie geokraty komórkowej na skarpach

GeokrataGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More komórkowa (geocell) to elastyczna struktura trójwymiarowa z tworzywa sztucznego, formująca komórki, które po rozłożeniu i zakotwieniu tworzą stabilną strukturę. Wypełnione materiałem (piasek, żwir, mieszanka stabilizowana cementem lub glebą wzbogaconą) komórki ograniczają przemieszczanie się wypełnienia, zwiększają nośność i odporność na erozję. Na stromych skarpach geokrataGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More działa jak rusztowanie: rozkłada obciążenia, zapobiega spływom powierzchniowym i ułatwia zakorzenienie roślinności.

Projektowanie geokraty: dobór materiałów i parametrów

Wybierając geokratę, należy zwrócić uwagę na kilka parametrów: wysokość komórki, sztywność ścianek, odporność na promieniowanie UV i chemikalia oraz wytrzymałość na rozciąganie. Na strome skarpy częściej stosuje się geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More o większej wysokości komórki (np. 100–200 mm), które pozwalają na lepsze zakotwienie i większą objętość wypełnienia. Wypełnienie powinno być dobrane w zależności od dostępnych materiałów i projektowych wymagań: lokalny żwir i mieszanki stabilizowane są ekonomiczne, natomiast mieszanki z dodatkiem cementu zwiększają nośność i trwałość.

Integracja drenażu i geosyntetyków

Poprawny system drenażowy jest nieodzowny dla długotrwałej stabilizacji. Woda zgromadzona za warstwą umocnioną zwiększa napór hydrodynamiczny i ryzyko rozmycia. Należy przewidzieć drenaż powierzchniowy (rynny, korytka odprowadzające), drenaż liniowy na stopniach oraz drenaż podłoża przy użyciu geowłókninyGeowłóknina to płaski geosyntetyk, wykonany z włókien polipropylenowych lub poliestrowych połączone mechanicznie - w wyniku igłowania (lub przeszywania) lub termicznie w wyniku zgrzewania. Mają zastosowanie jako separacja słabego podłoża nasypów w celu poprawy jego stateczności oraz przyspieszenia konsolidacji. Wykonuje się... More separacyjnej i rur drenarskich. Często stosuje się geowłókninyGeowłóknina to płaski geosyntetyk, wykonany z włókien polipropylenowych lub poliestrowych połączone mechanicznie - w wyniku igłowania (lub przeszywania) lub termicznie w wyniku zgrzewania. Mają zastosowanie jako separacja słabego podłoża nasypów w celu poprawy jego stateczności oraz przyspieszenia konsolidacji. Wykonuje się... More filtrujące pod geokratą, które zapobiegają przedostawaniu się drobnych cząstek do warstwy drenażowej.

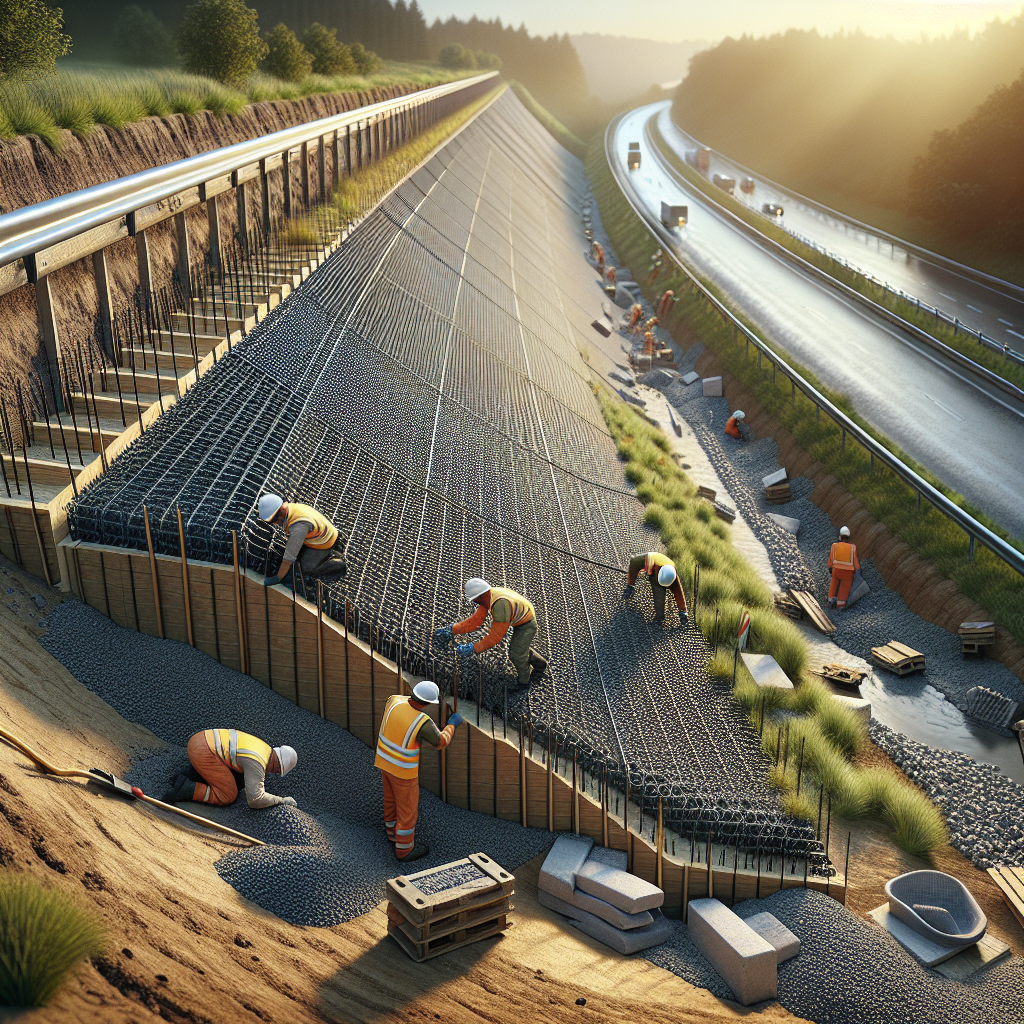

Etapy montażu geokraty komórkowej na stromych skarpach

Montaż geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More wymaga staranności i planowania. Najczęściej realizowane etapy to:

• Przygotowanie terenu: usunięcie luźnych materiałów, wyrównanie powierzchni, zabezpieczenie krawędzi.
• Instalacja drenażu: wykonanie warstw odprowadzających wodę i umieszczenie rur lub korytek.
• Rozłożenie geokraby: rozwinięcie paneli geokrataGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More i rozpięcie ich poziomo lub zgodnie z konturem skarpy.
• Kotwienie i łączenie: mocowanie za pomocą kotewKotwa to element do mocowania geokraty do podłoża gruntowych, zszywek lub łączników mechanicznych, zachowując ciągłość komórek.
• Wypełnienie: równomierne zasypywanie odpowiednim materiałem, z kontrolą zagęszczenia i jakości.
• Wykończenie: zastosowanie mat roślinnych, sadzenie roślinności przytrzymującej glebę oraz ewentualne zbrojenie powierzchni warstwą ochronną.

Techniki przeciwerozyjne dopełniające geokratę

Geokratę warto łączyć z innymi metodami ochrony, takimi jak maty kokosowe, siatki z włókien naturalnych, zasiewy hydrosemingowe czy systemy biologiczne z sadzeniem gatunków o silnym systemie korzeniowym. W miejscach o intensywnym przepływie wód powierzchniowych dobrym uzupełnieniem będą elementy twarde: kosze gabionowe, kraty kamienne lub płyty betonowe z perforacjami do wzrostu roślin.

Przykładowe rozwiązania w zależności od nachylenia i typu gruntu

Dla stoków o umiarkowanym nachyleniu (do ~1:1,5) często wystarcza geokrataGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More z roślinnością stabilizującą. Przy stromych skarpach (>1:1) zaleca się kombinację geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More z kotwami i dodatkowymi elementami twardymi. Na gruntach pylastych i iłowych ekran drenażowy i separacyjny staje się kluczowy, aby wyeliminować nasycenie wodą. W warunkach skalistych możliwe jest zastosowanie geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More jako uzupełnienia między elementami kotwionymi w skale, co poprawia bezpieczeństwo i absorpcję energii spływającej wody.

Aspekty środowiskowe i estetyka

Coraz większy nacisk kładzie się na rozwiązania przyjazne środowisku. Zakładanie roślinności rodzimych gatunków, stosowanie mat biodegradowalnych i ograniczenie użycia betonu poprawiają retencję wody oraz lokalną bioróżnorodność. GeokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More pozwalają na naturalny wygląd skarpy po zakończeniu procesu adaptacji roślin; powierzchnia w krótkim czasie staje się zielona i stabilna, co jest korzystne dla krajobrazu i mieszkańców.

Monitorowanie i utrzymanie

Instalacja geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More to pierwszy krok. Regularne przeglądy, zwłaszcza po intensywnych opadach, są niezbędne. Należy kontrolować zatkanie drenażu, przesunięcia paneli, ubytki materiału w komórkach oraz rozwój roślinności. Wczesne wykrycie ognisk erozji pozwala na miejscowe naprawy z minimalnym kosztem.

Koszty i efektywność ekonomiczna

Koszt systemu z geokratą zależy od rozmiaru projektu, rodzaju geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More i zastosowanych materiałów wypełniających. W dłuższej perspektywie geokrataGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More często okazuje się opłacalna dzięki niższym kosztom konserwacji i dłuższej żywotności w porównaniu do tradycyjnych metod, takich jak ściany oporowe czy kaskady kamienne. Analiza kosztów powinna uwzględniać koszty usuwania skutków erozji, utrzymania infrastruktury i strat wynikających z awarii skarpy.

Studium przypadku: rewitalizacja skarpy przy drodze lokalnej

W jednym z projektów realizowanych w regionie o dużych opadach zastosowano geokratę o wysokości komórki 150 mm, warstwę drenu oraz mieszankę lokalnego żwiru z dodatkiem cementu na odcinkach najbardziej narażonych na spływy. Po 12 miesiącach skarpa wykazała znaczną redukcję erozji, poprawę stabilności i szybkie ukorzenienie roślinności. Koszty inwestycyjne zwróciły się w ciągu 5 lat poprzez zmniejszenie wydatków na naprawy i ograniczenie przerw w ruchu drogowym.

Najczęstsze błędy przy projektowaniu i wykonawstwie

Do najczęściej popełnianych błędów należą: brak właściwego drenażu, niedostateczne kotwienie paneli, nieprawidłowe dobranie wypełnienia oraz pomijanie monitoringu po montażu. Każdy z tych elementów może znacząco skrócić trwałość rozwiązania i zwiększyć ryzyko uszkodzeń.

Rekomendacje dla projektantów i wykonawców

Projektując wzmocnienie skarpy, warto współpracować interdyscyplinarnie: geotechnicy, hydrolodzy, architekci krajobrazu i wykonawcy montażowi. Przygotowanie szczegółowego projektu z uwzględnieniem długoterminowego utrzymania i scenariuszy ekstremalnych warunków pogodowych zwiększa odporność konstrukcji. Wybór sprawdzonych materiałów, certyfikowanych geokrat oraz szkolenia ekip montażowych są kluczowe dla sukcesu realizacji.

Wzmocnienie stromej skarpy przy użyciu geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More komórkowej, właściwych systemów drenażowych i technik przeciwerozyjnych stanowi kompleksowe rozwiązanie łączące efektywność techniczną z korzyściami środowiskowymi. Inwestując w staranne projektowanie, dobrą jakość wykonania i regularne utrzymanie, można znacząco zmniejszyć ryzyko erozji i zapewnić trwałość skarp i nasypów przez dekady, jednocześnie dbając o estetykę i funkcjonalność terenu.
