W obliczu rosnących zagrożeń erozją i osuwaniem się mas ziemnych, projektowanie stabilnych skarp wymaga rozwiązań łączących technikę i naturę. GeokrataGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More komórkowa zyskała uznanie jako materiał wzmacniający, lecz najlepsze efekty osiąga się, gdy stosuje się ją w połączeniu z drenażem, roślinnością i systemem monitoringu. Ten artykuł opisuje praktyczne wytyczne dla hybrydowego podejścia do wzmocnienia stromych skarp i nasypów, koncentrując się na bezpieczeństwie, długowieczności oraz efekcie ekologicznym.

Dlaczego podejście hybrydowe jest konieczne?

Skrajne warunki pogodowe, intensywne opady i zmiany użytkowania terenu sprawiają, że pojedyncze rozwiązanie często nie wystarcza. GeokrataGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More komórkowa stabilizuje masy ziemne mechanicznie, rozkładając obciążenia i zapobiegając lokalnym przemieszczeniom. Jednak bez odpowiedniego odprowadzenia wód opadowych i umocnienia powierzchni przez roślinność, ryzyko erozji pozostaje. Hybrydowe rozwiązanie łączy trzy kluczowe elementy: konstrukcyjną wytrzymałość geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More, skuteczny system drenażowy i biologiczne umocnienie korzeniowe. Dzięki temu powstaje kompleksowy system odporny na erozję, odpływy powierzchniowe i sezonowe zmiany wilgotności.

Analiza terenu i warunków gruntowych

Każdy projekt powinien zaczynać się od szczegółowej analizy geotechnicznej: badania nośności gruntu, kąta tarcia wewnętrznego, poziomu wód gruntowych oraz składu gruntów. Na tej podstawie można określić, czy konieczne są dodatkowe prace stabilizacyjne, takie jak palowanie, podpory gabionowe lub kotwy gruntowe. Obszary z glinami plastycznymi lub torfami wymagają szczególnej uwagi — geokrataGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More komórkowa może poprawić stabilność powierzchniową, ale nie zastąpi gruntowych wzmocnień w przypadku słabego podłoża.

Dobór materiałów: geokrata komórkowa i materiały uzupełniające

Wybór odpowiedniej geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More zależy od spodziewanych obciążeń, nachylenia skarpy i typu materiału wypełniającego. GeokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More wykonane z HDPEPolietylen o wysokiej gęstości (HDPE, High‑Density Polyethylene) to termoplastyczny polimer otrzymywany przez polimeryzację etylenu, charakteryzujący się liniową strukturą łańcuchów o minimalnym rozgałęzieniu, co daje wysoką krystaliczność, sztywność i stosunek wytrzymałości do masy. Kluczowe właściwości Fizyczne • Gęstość: typowo około 0,93–0,97... More z dodatkowymi wzmocnieniami poprzecznymi oferują wysoką odporność na rozciąganie i UV. Ważne jest także użycie odpowiedniego wypełnienia: roca, kruszywo łamane lub mieszanka ziemna z dobrym drenażem. W miejscach, gdzie ma nastąpić obsadzenie roślinnością, stosuje się mieszanki z próchnicą i lżejszymi frakcjami, które wspierają rozwój korzeni. Dodatkowe materiały to geowłókninyGeowłóknina to płaski geosyntetyk, wykonany z włókien polipropylenowych lub poliestrowych połączone mechanicznie - w wyniku igłowania (lub przeszywania) lub termicznie w wyniku zgrzewania. Mają zastosowanie jako separacja słabego podłoża nasypów w celu poprawy jego stateczności oraz przyspieszenia konsolidacji. Wykonuje się... More separujące warstwy, geosyntetykiGeosyntetyki to produkty polimerowe - wytwarzane z wysoko spolimeryzowanych włókien syntetycznych jak polietylen, polipropylen, poliester - które charakteryzują się wysoką trwałością, są wbudowywane w podłoże gruntowe w celu rozwiązywania rozmaitych problemów geotechnicznych. Przykładowo geosyntetyki mogą być stosowane w podbudowach dróg,... More wzmacniające oraz materiały ochronne na powierzchni, np. maty kokosowe lub siatki biogeniczne, które chronią przed erozją do czasu ukorzenienia się roślin.

Systemy drenażowe: klucz do trwałości

Skuteczny drenaż jest niezbędny do odprowadzenia wody z obszaru skarpy. Zalegająca woda zwiększa ciężar gruntów i obniża siły tarcia, co prowadzi do osuwisk. Projekt drenażu powinien obejmować: powierzchniowe rowy odwadniające, podłużne dreny z geowerwynami, rury perforowane z otuleniem filtracyjnym oraz drenaż francuski przy podstawie skarpy. Ważne jest także zabezpieczenie odpływów przed zapychaniem i rutynowa konserwacja systemu, zwłaszcza po burzach.

Roślinność jako element konstrukcyjny

Włączenie roślinności w projekt stabilizacji przynosi korzyści wielowymiarowe: system korzeniowy działa jak naturalny zbrojenie gruntu, redukuje energię spływu powierzchniowego i poprawia mikroklimat. Dobrze dobrana roślinność powinna mieć głęboki, gęsty system korzeniowy i być odporna na lokalne warunki klimatyczne. Gatunki takie jak trawy wieloletnie, krzewy o silnych korzeniach i lokalne rośliny pionierskie są często zalecane. Wymagane może być tymczasowe zastosowanie mat ochronnych i nawożenia, aby umożliwić szybkie ukorzenienie.

Etapy montażu geokraty komórkowej na skarpie

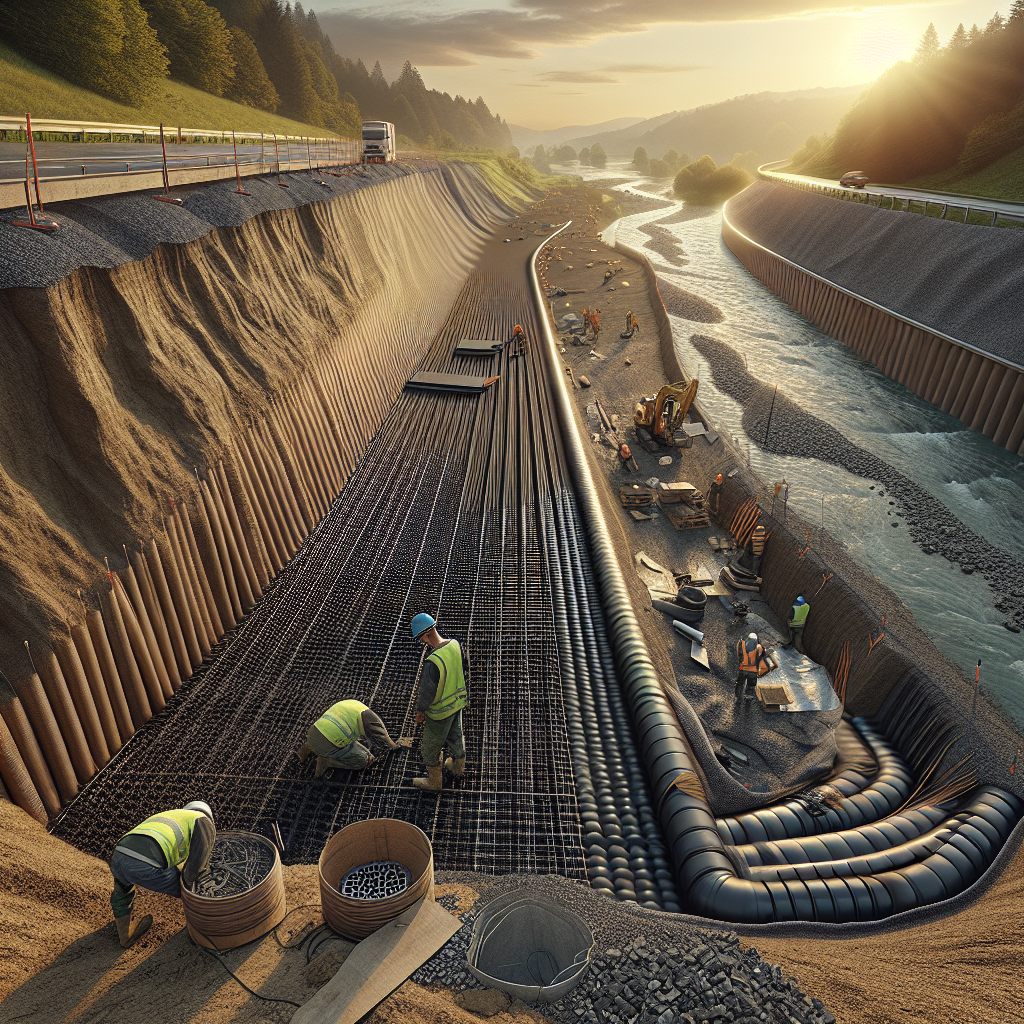

Montaż powinien być przeprowadzony w przemyślanych etapach. Najważniejsze kroki to: przygotowanie podłoża (oczyszczenie, ewentualne profilowanie), instalacja podkładu filtracyjnego z geowłókninyGeowłóknina to płaski geosyntetyk, wykonany z włókien polipropylenowych lub poliestrowych połączone mechanicznie - w wyniku igłowania (lub przeszywania) lub termicznie w wyniku zgrzewania. Mają zastosowanie jako separacja słabego podłoża nasypów w celu poprawy jego stateczności oraz przyspieszenia konsolidacji. Wykonuje się... More, rozwinięcie i rozpięcie geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More, zamocowanie brzegów i połączeń oraz wypełnienie komórek odpowiednim materiałem. Na stromych fragmentach stosuje się dodatkowe kotwy bitumiczne lub stalowe dla zapobieżenia zsuwaniu się paneli podczas wypełniania.

Łączenia i kotwienie

Szczególną uwagę poświęca się łączeniom paneli geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More oraz ich kotwieniu przy krawędziach skarpy. Niewłaściwe łączenie może prowadzić do punktowych osiadań lub odsłonięcia wypełnienia. Stosuje się zakładki, połączenia mechaniczne oraz kotwy gruntowe instalowane pod kątem, które zapewniają stabilność konstrukcji nawet przy silnym spływie wód powierzchniowych.

Integracja rozwiązań hybrydowych w projekt

Planowanie hybrydowego systemu wymaga koordynacji między inżynierami, specjalistami od drenażu i ekologami. Harmonogram robót powinien uwzględniać sekwencję prac: najpierw elementy infrastrukturalne (drenaż, stabilizacja podłoża), potem struktury z geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More, a w końcu prace biologiczne (podsadzanie, mulczowanie). Niezbędne jest także zaplanowanie okresu ochronnego dla młodych nasadzeń oraz kamuflażu temporalnych powierzchni zabezpieczających, aby zminimalizować erozję przed pełnym ukorzenieniem roślin.

Monitoring i utrzymanie

Stały monitoring jest kluczowy dla długoterminowej skuteczności. Systemy monitoringu mogą obejmować proste inspekcje wizualne po intensywnych opadach oraz bardziej zaawansowane rozwiązania: czujniki naprężeń, otwory obserwacyjne do pomiaru poziomu wody i inklinometry dla pomiaru przemieszczeń. Regularne przeglądy drenażu, uzupełnianie wypełnienia i korekty nasadzeń zwiększają żywotność inwestycji i pozwalają szybko reagować na ewentualne uszkodzenia.

Aspekty środowiskowe i zgodność z regulacjami

Projekty stabilizacji skarp muszą być zgodne z lokalnymi przepisami ochrony środowiska, zwłaszcza gdy prace prowadzone są w pobliżu cieków wodnych lub terenów chronionych. Wybór materiałów o niskiej emisyjności i biodegradowalnych elementów tymczasowych minimalizuje oddziaływanie na ekosystem. Dodatkowo, lokalne nasadzenia przyczyniają się do zwiększenia bioróżnorodności i integracji infrastruktury z krajobrazem.

Koszty i ekonomia

Koszty rozwiązania hybrydowego zależą od skali, użytych materiałów i zakresu robót inżynieryjnych. Choć inwestycja w geokratę, drenaż i nasadzenia może być wyższa niż proste, krótkoterminowe rozwiązania, długoterminowe oszczędności wynikają z mniejszej potrzeby napraw i niższego ryzyka katastrof inżynieryjnych. Warto uwzględnić analizę kosztów cyklu życia (LCCA), aby porównać koszty początkowe z przyszłymi wydatkami na konserwację i naprawy.

Przykładowe zastosowania

Hybrydowe technologie stabilizacyjne znajdują zastosowanie przy autostradach, liniach kolejowych, zboczach rzek, skarpach wokół osiedli i terenach rekultywowanych. Na przykład, w miejscach o ograniczonej przestrzeni przy drogach, cienka warstwa geokratyGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More pozwala na utrzymanie nachylenia przy jednoczesnym zachowaniu kompatybilności z estetyką otoczenia dzięki nasadzeniom. W terenach górskich geokrataGeokrata (geosiatka komórkowa) to trójwymiarowy geosyntetyk komórkowy (geokomórka) wykonany z połączonych taśm tworzywowych tworzących regularną siatkę komórek. Po rozłożeniu i wypiętrzeniu komórek wypełnia się je kruszywem, gruntem lub betonem, co pozwala uzyskać półsztywną płytę nośną o znacznie zwiększonej nośności i... More z dodatkowymi kotwami i krzewami o silnych korzeniach tworzy trwałą barierę przeciwerozyjną.

Kompleksowe podejście łączące geokratę komórkową, zaawansowane systemy drenażowe i dobrze przemyślaną strategię nasadzeń to inwestycja w odporność terenu na erozję i ekstremalne warunki pogodowe. Poprzez integrację techniki i natury można stworzyć skarpy, które nie tylko są bezpieczne, ale także estetyczne i przyjazne dla środowiska, zapewniając wieloletnią trwałość przy optymalnych kosztach utrzymania.
